恒溫恒濕實驗室設計：
方案設計要點： 實驗室的整體規劃，要考慮到以下要求：涉及范圍極廣，需建筑、水電、空調、實驗室使用者等各項專業人才共同參與規劃。
•設計目的：為實驗室設備創造一 個既能確保其穩定、可靠的運行，延長其使用壽命，又能滿足用戶使用要求及工作人員身心健康的工作場所。
•總體設計：全面考慮各專業之間的關系，進行嚴格的協調，做到不錯，不漏，不碰。
•具體設計：采用國內外先進技術，選用既先進，性能價格比又合理的環保設備和材料，融入人性化的設計理念。
試驗箱控制系統示意圖
恒溫恒濕實驗室總體設計規劃要點：
1、溫濕度控制范圍 2、溫濕度控制精度
3、潔凈度要求 4、照度要求
5、設備的熱濕量范圍 6、空調送回風方式
7、空壓之平衡措施 8、引入新風之必要性
9、系統排氣的必要性 10、保溫隔熱的措施
11、設施與動力之配置 12、靜電、振動及噪音
13、設備空間與空調間 14、進出通道及更衣緩沖區之安排
15、足夠維護保養空間 16、室內凈高與樓板載
17、公害、污染與防災 18、安裝及運轉成本之衡量
19、美觀性要求 20、安裝成本/工期控制
21、運轉成本 22、維護性&彈性等因數
恒溫室溫度控制：
常溫實驗室18-28℃
1、 普通恒溫恒濕實驗室：溫度控制精度±2℃，相對濕度控制精度±5-10％RH
2、 精密恒溫恒濕實驗室：溫度控制精度±1℃，相對濕度控制精度±3-5％RH
3、 高精密恒溫恒濕實驗室：溫度控制精度±1℃，相對濕度控制精度±2％RH
4、 超高精密恒溫恒濕實驗室：溫度控制精度±0.1-0.3℃，相對濕度控制精度±1.5-2％RH
高溫實驗室30-80℃
1、低濕度要求，相對濕度﹤50％RH
2、高濕度要求，相對濕度﹥80％RH
低溫實驗室10-15℃
1、 沒有相對濕度要求
2、 有相對濕度要求，相對濕度控制范圍30-50％

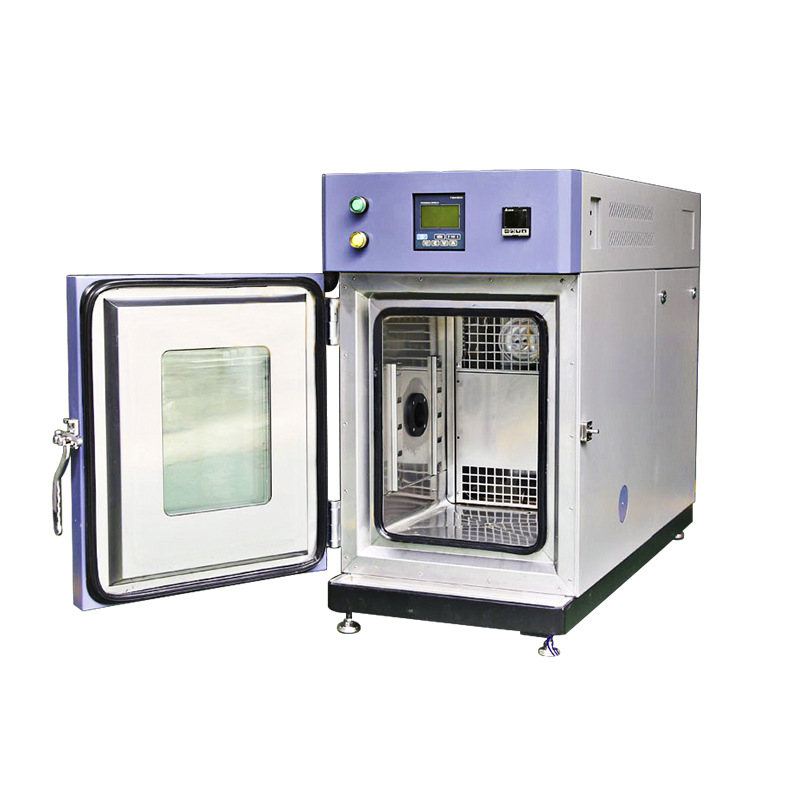

桌上型恒溫恒濕試驗箱示意圖
溫濕度影響因素：
一、空調選擇不當：常見精密空調品牌較多，對溫度和濕度的要求不高，溫度波動范圍多在±2℃，濕度波動范圍多在±5%，對于溫濕度要求更高的實驗室而言，普通精密空調顯然不能夠達到使用要求，需選擇更高精度要求的高精密恒溫恒濕空調。
二、環境隔斷：對實驗室環境內的溫濕度影響較大的因素就是與外界的熱交換。實驗室的整體隔斷及吊頂多使用夾芯彩鋼板厚度50mm以上，表層鋼板厚度多為0.426mm以上，以達到更好的保溫和承重。視窗使用雙層中空玻璃視窗；實驗室位置盡可能避開陽光能夠直射到的范圍；環境內配緩沖間。
三、送回風：為達到實驗環境內的溫濕度的均勻穩定，送回風方式的選擇也很重要。目前實驗室多選擇上送風底回風的方式。
四、送新風：為保證實驗室測試人員的正常呼吸，在恒溫恒濕這樣的密封環境中，要保證一定量的新風補充。新風的溫濕度對環境的溫濕度會產生較大影響，幫新風系統的設計也對恒溫恒濕環境有著至關重要的作用。
五、架空地板：選擇架空地板可以使空調主機底回風成為現實，同時架空地板下方，樓板上貼保溫層一方面減少了與地面的熱傳導，另一方面，如果恒溫恒濕室建于非一樓的樓層，可避免因環境溫度過低，底層樓層的樓板因結露而漏水。
六、緩沖間：緩沖間雙門的不同時開啟，盡可能的杜絕或減少了與外界空氣交換帶來的溫濕度的波動。七、其他因素：比如較多人員的走動、發熱儀器設備等綜合考慮以上易引起恒溫恒濕環境的因素，建設恒溫恒濕實驗室，盡可能的避免產生過多的熱交換。
運行特點：
恒溫恒濕實驗室，采用直接蒸發式獨立的恒溫恒濕空調系統，具有系統簡單、便于調節、操作管理方便、節能等優點。在工程設計中，要根據實驗室的溫濕度精度要求合理選擇系統，盡可能房間的負荷計算詳細并選取匹配的恒溫恒濕機組。
為了滿足室內恒溫恒濕精度的要求，恒溫恒濕空調房間的換氣次數大，根據經驗，±2℃的恒溫室，換氣次數約10～15次/h；±1℃的恒溫室，換氣次數約15～20次/h；±0.5℃的恒溫室，換氣次數約>20次/h；±0.2℃的恒溫室，換氣次數約>30次/h；
氣流組織設計也是影響恒溫室精度的主要因素之一，在高精度的恒溫恒濕室內設計氣流組織應考慮一下原則：合理的氣流組織流程，充分發揮送風氣流的冷卻或加熱作用；建立一個穩定均勻的溫度場，以保證在氣流到達工作區時，其平均溫度與工作區的溫度差不超過允許的溫度波動值；氣流到達工作區時，其流動速度在0.25m/s左右。±2℃及±1℃高精度的恒溫恒濕實驗室，采用全孔板和局部孔板送風，下部均勻回風，效果較好。
在恒溫恒濕實驗室建造中，其保溫密閉性也是非常關鍵的；保溫密閉性良好的實驗室具有節約能量、提高溫濕度精度、降低運行費用等優點。
